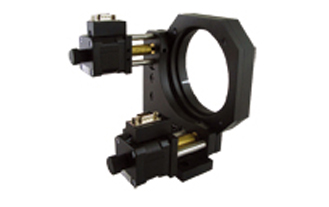

01OS001/01OS101電動鏡架
產品特點
- 01OS001采用蝸輪蝸桿傳動，角度全圓無極限調整，鏡架繞兩軸交點旋轉，保證光程不變；
- 01OS101采用M6X0.25細牙微調螺紋副傳動，進口材質彈簧復位。
技術指標
電動鏡架可以實現鏡片的二維或三維角度調整，實現遠程控制、自動調整，適用于狹小空間。北京集科的電動鏡架種類齊全，可以滿足不同精度要求，適配各種鏡片尺寸及規格，包括方形鏡片。
采用特殊傳動機構，減少機械空回影響；
采用微調螺紋副驅動，提供精細調整；
采用蝸輪蝸桿副實現大范圍調整，并有自鎖功能；
采用精密絲桿副傳動，實現高精度調整；
配置有限位開關，保證可靠運行；
可加裝減速機，精度更高；
可以選用適應高低溫環境使用的電動鏡架；
可以選用真空環境使用的電動鏡架。
我們還可以按客戶需要，實現定制化需要。
|
型號 |
01OS001 |
01OS101 |
|
夾持直徑 |
100mm |
|
|
分辨率 |
0.0002° |
|
|
重復定位精度 |
<0.005° |
|
|
重復定位精度 |
<0.008° |
|
|
調整范圍 |
360° |
±4° |
|
步進電機 |
42步進電機（1.8°） |
|
|
傳動方式 |
蝸輪副 |
微調螺紋副 |
|
傳動比 |
X軸：150：1 Z軸：90：1 |
--- |
|
承重 |
5kg |
2kg |
|
自重 |
2.3kg |
|
